Описание

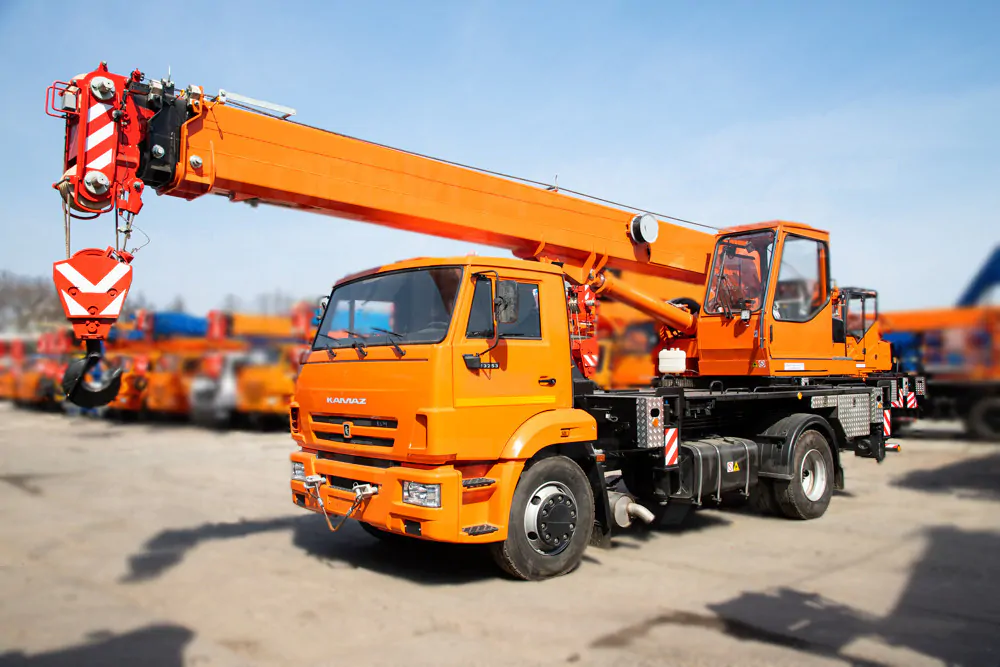

КС-35719-1-02 — самый легкий и компактный в своем секторе
Автомобильный кран грузоподъемностью 16 тонн смонтирован на 2-х осном шасси автомобиля КамАЗ 43253.
Благодаря малым транспортным габаритам и отличной маневренности кран в первую очередь предназначен для использования в стесненных условиях современных городов, где он может свободно передвигаться в плотных транспортных потоках. Зона работы крана расширена до 360°
Кран в основной комплектации предназначен для строительных, монтажных работ на рассредоточенных объектах при работе с обычными грузами. По желанию заказчика кран может поставляться в комплектации для работы с ОПАСНЫМИ грузами.
Привод исполнительных механизмов
Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который фланцуется к коробке отбора мощности, расположенной на коробке передач. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система, скомпонованная на базе импортных комплектующих позволяет легко и плавно осуществлять управление крановыми механизмами с широким диапазоном регулирования скоростей рабочих операций и возможность одновременного совмещения любых крановых операций.
Опорная рама
Устойчивость и компактность крану придает опорная рама с выдвижными опорами и опорным контуром 4,7х5,4. Применение рамы опорной с выдвижными опорами позволяет осуществлять работу как на полном опорном контуре (опорные балки выдвинуты полностью), так и на не полном опорном контуре (опорные балки втянуты), что позволяет осуществлять грузоподъемные работы в стесненных условиях.
Грузовая лебедка
На кране установлена грузовая лебедка с планетарным редуктором, что придает ей компактность, а так же увеличивает ресурс и КПД ( коэффициент полезного действия). Так же на лебедку устанавливается регулируемый гидромотор, что позволяет выполнить операции подъема-опускания в ускоренном режиме.
Стрела и система телескопирования
Трехсекционная гнутая телескопическая стрела гексогонального сечения длиной 8—19 метров обеспечивает крану компактность и маневренность при переездах, широкую рабочую зону и большую высоту перемещения груза при работе. Перемещение второй секции стрелы осуществляется гидроцилиндром, верхняя секция перемещается канатными полиспастом при перемещении второй секции стрелы.
Возможность запасовки каната на 6-ти или 4-х кратную запасовку позволяет выполнять подъем грузов в широком диапазоне скоростей.
Дополнительная комплектация расширяет спектр возможностей
1. Для увеличения зоны обслуживания и размеров подстрелового пространства кран может опционально комплектоваться решетчатым гуськом длиной 7,5 м (перевозится отдельным видом транспорта). Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.
2. Для увеличения грузовысотных характеристик на ближних и дальних вылетах кран может опционально комплектоваться противовесами массой 1т и 4т (1т+3т), возимыми отдельным видом транспорта.
Несущие конструкции оптимальной массы
Основные несущие конструкции сварены из широко распространенной низколегированной стали 10ХСНД, максимально облегчены, имеют прекрасные жесткостные характеристики.
Все сварные соединения выполняются на полуавтоматическом и автоматическом сварочном оборудовании отечественных и европейских производителей, что обеспечивает высочайшее качество швов, которое документируется после ультразвуковой проверки.
Надежность автокрана
Надежную работу автокрана обеспечивают комплектующие зарубежного производства, которые не требуют замены и ремонта в течение всего срока службы крана.
Безопасность автокрана
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе прибор безопасности с цветным цифровым дисплеем и индикацией параметров работы, в состав которого входит встроенный прибор фиксации характеристик — «чёрный ящик» и модуль защиты крана от опасного напряжения МЗОН для работы вблизи линий электропередач. Прибор безопасности в автоматическом режиме осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты, необходимой для работы в стесненных условиях работы вблизи линий электропередач.
Удобное рабочее место крановщика
Автокран оборудован кабиной крановщика с задвижной дверью купейного типа внутри которой расположен эргономичный пульт (блок управления краном), дизельный отопитель, вентилятор, боковая задвижная форточка, удобная панель приборов.
Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления сбоку от кресла оператора.
Гарантии
Гарантийный срок службы крана — 18 месяцев с момента передачи потребителю, не более 1 000 моточасов наработки в крановом режиме. Срок службы крана при 1,5-сменной работе в паспортном режиме составляет 10 лет. Каждый кран укомплектован индивидуальным комплектом ЗИП на базовое шасси и на крановую установку.
Опции:
1. По желанию покупателя кран может комплектоваться кабинами повышенной комфортабельности с пластиковыми интерьерами экстерьером (2 варианта кабин с распашной дверью и со сдвижной дверью), а также электропропорциональным управлением.
2. В производстве используется широкая цветовая гамма лакокрасочных материалов, что позволяет выполнить любые пожелания клиента по окраске крана и наносить любые надписи на изделие
3. Возможна доработка крана под «северное» или «южное» исполнение.
4. По желанию заказчика возможна доработка крана под перемещение по воздуху вертолетом МИ-26Т.
