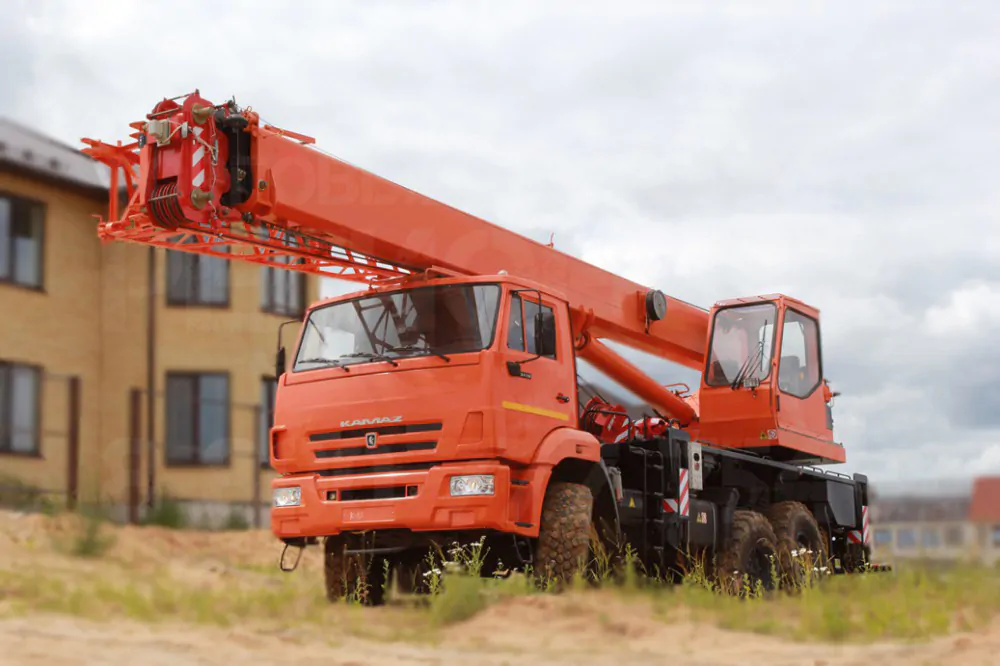

Автокран КамАЗ-43118 КС-55713-5К-2 (ГБО) (6х6)
| Шасси: | КамАЗ-43118 |
|---|---|
| Грузоподъемность: | 25т |
| Длина стрелы: | 23,9м |
при заказе с сайта Узнать подробнее
КС-55713-5К-2
Кран стреловой автомобильный КС-55713-5К-2 грузоподъемностью 25 тонн предназначен для погрузочно — разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Крановая установка смонтирована на трехосном специальном подкрановом шасси автомобиля-вездехода модели КамАЗ-43118. Мощный двигатель шасси, односкатные широкопрофильные шины, система подкачки шин, позволяющаяна ходу менять в них давление в зависимости от дорожного покрытия, наличия у шасси межосевых и межколесных блокировок(в том числе на все четыре колеса задей тележки одновременно) — все это делает данный кран незаменимым при использовании в труднодоступных местах с плохими дорожными условиями, в том числе на строительстве нефте- и газопроводов, разработках месторождений.
Появилась возможность установки да данной модели ГАЗОБАЛОННОГО ОБОРУДОВАНИЯ (ГБО)
Привод исполнительных механизмов
Привод крановой установки осуществляется при помощи аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку включения. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких крановых операций.
Стрела и система телескопирования
Трехсекционная телескопическая стрела длиной 10,0-24,0 м во втянутом положении обеспечивает крану компактность и маневренность при переездах, а в выдвинутом — обширную рабочую зону и большую высоту перемещения груза при работе. Все секции стрелы сделаны сделаны из двух гнутых цельнометаллических «корытообразных» профилей. Для их изготовления применяется высокопрочная сталь импортного производства. Все это в совокупности позволило существенно снизить общую массу удлиненной стрелы, повысив при этом ее прочностные показатели. Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах,проносить их среди смонтированных конструкций. Для удобства работы в стесненных условиях предусмотрен режим работы с грузами с установкой крана на опоры при втянутых балках выносных опор.
Дополнительная комплектация расширяет спектр возможностей
Дополнительное оснащение стрелы решетчатым гуськом длиной 7,5 м с возможностью установки под углом 0° и 30° по отношению к стреле позволяет обеспечить наибольшую зону обслуживания и размер подстрелового пространства.
Функциональность и производительность
За счет большой размер опорного контура (4,9 х 6,1 !!!) кран может производить работы с грузами в круговой зоне 360 °, что позволяет обеспечить 100% рабочую зону и выполнять работу без перестановок. Таким образом, функциональность и производительность данной модели крана на рабочих площадках значительно привышает показатели существующих аналогов.
Надежность автокрана
Надежную работу автокрана обеспечивают комплектующие зарубежного производства, которые не требуют замены и ремонта в течение всего срока службы крана.
Безопасность автокрана
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти («черный ящик») и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.
Удобное рабочее место крановщика
Автокран оборудован кабиной крановщика, отвечающей последним требованиям по комфортности и обзорности: задвижная дверь купейного типа, дизельный отопитель, вентилятор, откидной задний люк, удобная панель приборов.
Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления.
| Характеристика | Значение |
|---|---|
| Грузоподъёмность миди максимальная, т | 25,0 |
| Максимальный грузовой момент, кНм (тм) | 784 (80,0) |
| Высота подъёма максимальная, м | 10,3-23,9 |
| Высота подъёма при максимальном вылете, м | 3,1 |
| Максимальная глубина опускания при работе с грузом равным 50% грузоподъёмности, с основной стрелой и максимальной кратностью запасовки, м | 13,0 |
| Вылет при максимальной грузоподъёмности, м | 3,2 |
| Вылет, максимальный, м | |
| — а) «проектный» (без нагрузки) | 8,45 |
| — б) «рабочий» (с грузом на крюке) | 8,5 |
| Вылет минимальный, м | 2,0 |
| Максимальная масса груза, с которой допускается телескопирование стрелы, т: | 6,0 |
| База, м | 3,69+1,32 |
| Колея, м: | |
| — передних колёс | 2,05 |
| — задних колёс | 2,05 |
| База выносных опор, м | 4,9 |
| Расстояние между выносными опорами, м: | 6,1 |
| Задний габарит, м | 3,10 |
| Радиус поворота, м | 11,0 |
| Габаритные размеры крана (длина х ширина х высота), м | 12,0х2,5х3,93 |
| Скорости передвижения: | |
| — крана транспортная (своим ходом), км/ч | 1,4-13,9 (5-50) |
| — крана транспортная на буксире, км/ч | 1,4-11,1 (5-40) |
| — крана с гуськом транспортная (своим ходом), км/ч | 1,4-11,1 (5-40) |
| Скорость механизма телескопирования секции стрелы (выдвижения-втягивания секции стрелы), м/с (м/мин), не более | 0,25 (15) |
| Скорость механизма поворота (частота вращения), рад/с (об/мин): | |
| — наименьшая, не более | 0,021 (0,2) |
| — наибольшая, с грузом, не менее | 0,100 (0,96) |
| — наибольшая с гуськом и грузом, не более | 0,078 (0,75) |
| Угол поворота, рад (°) | 6,28 (360) |
| Масса крана и его основных частей, т: | |
| — конструктивная масса крана в транспортном положении | 21,5 |
| — масса противовеса | 0,4 |
| — масса стрелы | 3,48 |
| — масса крановой установки | 12,8 |
| — масса гуська | 0,45 |
