Описание

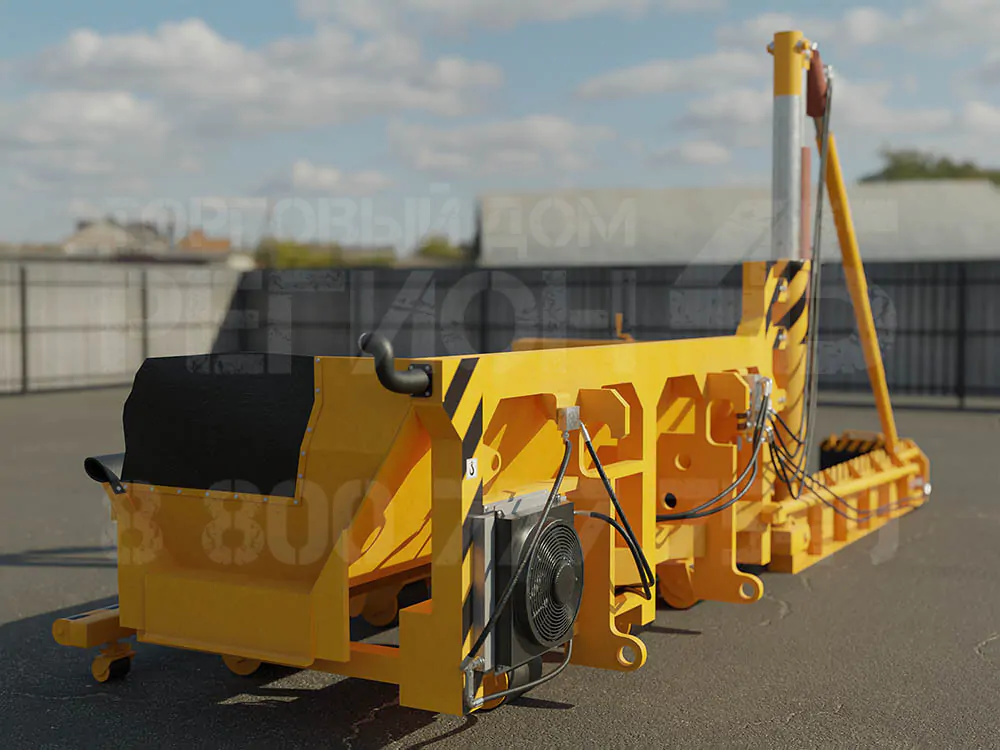

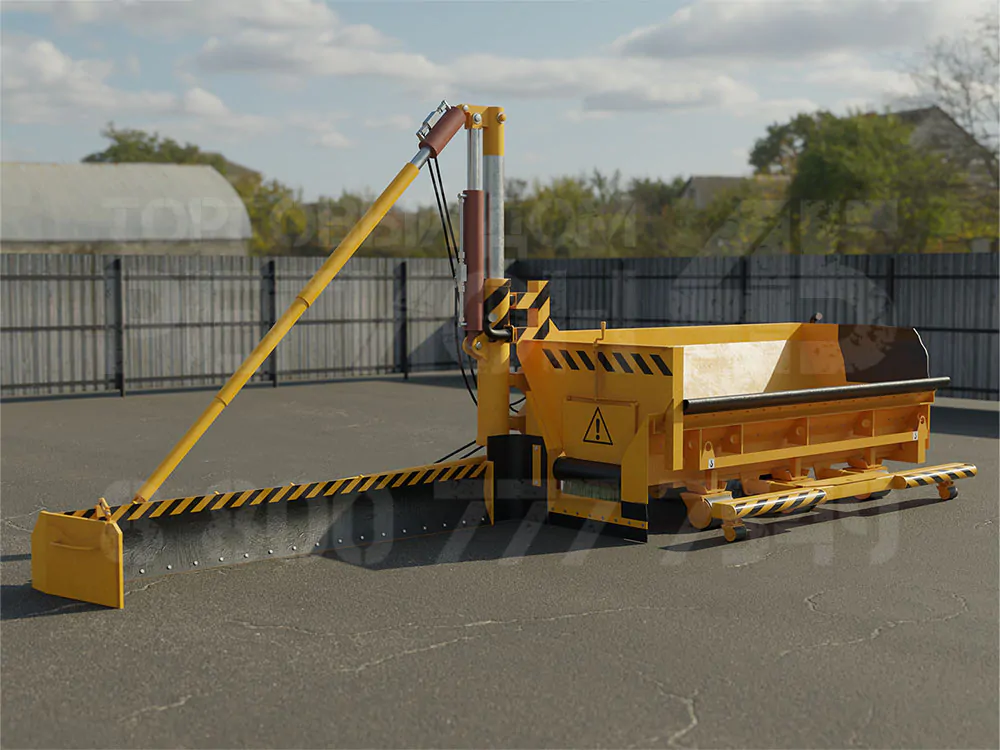

Укладчик обочин ОНУ-2300 предназначен для устройства и укрепления обочин, а также для уширения дорожного полотна путем одновременной отсыпки и планировки строительного материала, а также строительства дорог, работая со следующими видами строительного материала: асфальтобетонные смеси, щебень, гравий, песок.

Укладчик состоит из:

  • приёмного бункера;
  • отвала-планировщика;
  • передней навески;
  • рамы;
  • гидросистемы;
  • электросистемы.

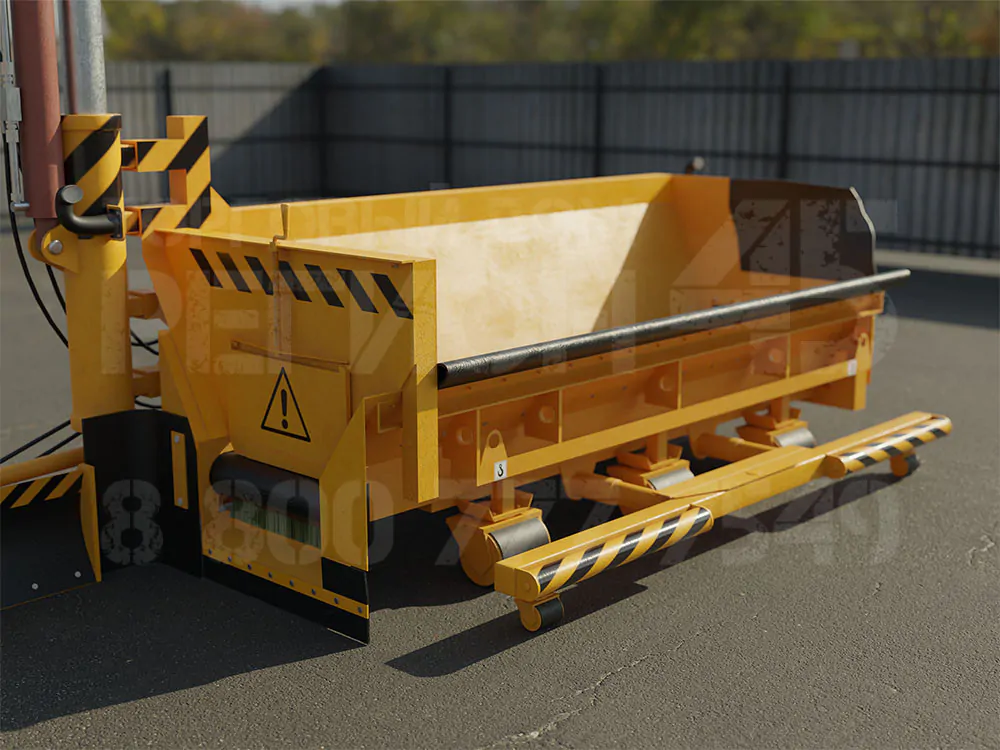

Приемный бункер представляет собой сварную металлоконструкцию, в нижней части которой смонтирован ленточно-цепной конвейер, который предназначен для выгрузки полученного из автомобиля-самосвала строительного материала. Лента ленточно-цепного конвейера приводится в движения ведущим валом, на котором смонтирован гидромотор, передающий крутящий момент непосредственно на ведущий вал. В левом торце бункера по ходу движения смонтирован ведомый вал, посредством которого производится натяжение ленты цепного транспортера. В рабочем положении бункер опирается на четыре ролика. В правом торце бункера по ходу движения установлено дозирующее выгрузное окно, посредством которого производится изменение площади сечения выгружаемого строительного материала, таким образом, производится одна из корректировок объема материала, поступающего к отвалу-планировщику. Непосредственно возле выгрузного окна установлена резиновая защита, предотвращающая попадание распределяемого строительного материала под бункер. Во фронтальной части под каркасом бункера установлена, регулируемая по вылету, гидравлическая штанга с двумя роликами, посредством которых производится упор оборудования в колеса заднего моста автомобиля-самосвала со строительным материалом.

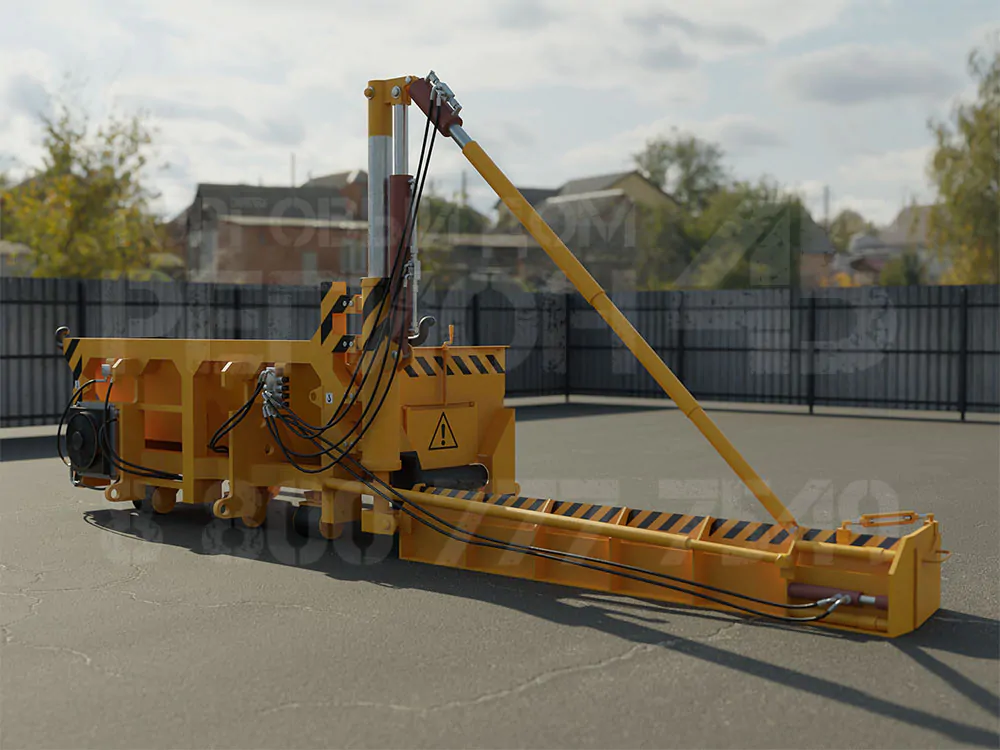

Отвал-планировщик представляет собой сложную металлоконструкцию. Состоит из одной отдельной секции с рабочей шириной 300мм, двух отдельных секции с рабочей шириной 600мм и одной отдельной гидравлической секции с изменяемой рабочей шириной от 600-900мм. Таким образом, оператор оборудования может при помощи монтажа отвальных секции в определенном количестве получить необходимую рабочую ширину отвала-планировщика до 2300 мм. На конце отвала-планировщика монтируется профилирующий нож, который также при помощи регулируемого талрепа изменяет свою рабочую ширину до 300мм. Отвал планировщик имеет возможность подъёма выше уровня дорожного полотна на 300мм, а также опускания ниже уровня дорожного полотна на 300мм, посредством колонны, которая имеет возможность вертикального перемещения в направляющих стаканах. Также отвал-планировщик имеет возможность перекоса на величину 250 выше и ниже уровня горизонтали дорожного полотна при помощи изменяемых по вылету штанг и гидроцилиндра. Посредством монтажа-демонтажа рабочих секции можно получить рабочую ширину отвала-планировщика от 0,5м до 2,3м.

Передняя навеска представляет собой металлоконструкцию, состоящую из двух продольных лонжеронов, монтируемых на полураму базового трактора, и двух поперечных верхних и нижних балок. Также в комплект передней навески входят два рычага, посредством которых производится монтаж приемного бункера с отвалом-планировщиком на продольные лонжероны, а также упорная балка. На верхнюю поперечную балку монтируется гидроцилиндр подъема приемного бункера, а на нижнюю поперечную балку монтируется упорная балка.

Рама представляет собой сложную металлоконструкцию, которая монтируется при помощи болтового соединения на полураму, корпус муфты сцепления, а также полуоси базового трактора. Рама предназначена для крепления упорной штанги отвала-планировщика, упорной балки, а также для обеспечения надлежащей жесткости остова и полурамы трактора.

Гидросистема. Гидравлическая система оборудования является двухконтурной. Подача гидравлической жидкости на гидромотор ленточно-цепного транспортера производится от гидронасоса, который в свою очередь смонтирован на вале отбора мощности (ВОМ) базового трактора. Управление гидроцилиндра подъема-опускания стойки отвала, гидроцилиндра перекоса отвала, гидроцилиндра подъема-опускания премного бункера, гидроцилиндра выдвижения гидравлического крыла секции отвала-планировщика, гидроцилиндра вылета гидравлической штанги упора осуществляется посредством тракторной гидросистемы от штатных гидромуфт базового трактора, а также дополнительного гидрораспределителя с предохранительным клапаном.

Электросистема. Управление оборудованием производится из кабины базового трактора посредством рычагов гидрораспределителя базового трактора, а также блока управления гидросистемы оборудования. Посредством электрической и гидравлической системы оборудование может выполнять следующие движения:

а) приемный бункер:

  • перевод приемного бункера в транспортное и рабочее положение;
  • выдвижение или втягивание гидравлической штанги с упорными роликами;
  • регулирование скорости ленточно-цепного конвейера.

б) отвал-планировщик:

  • подъем-опускание отвала-планировщика выше или ниже дорожного полотна;
  • перекос отвала-планировщика выше или ниже дорожного полотна;
  • выдвижение или втягивание гидравлической секции отвала-планировщика.

Технические характеристики

Тип оборудования Навесное
Масса оборудования, кг 2000
Максимальная скорость движения трактора со смонтированным оборудованием, не более:
— транспортная, км/ч
— рабочая, км/ч
18
до 3
Расход топлива базовым трактором при выполнении технологического процесса смонтированным оборудованием, г/(кВт*ч) 230
Объем приемного бункера, м3 1,9 ± 0,2
Объем загружаемого материала, не более, м3 3/td>
Угол перекоса отвала-планировщика, oС 25
Ширина захвата отвала-планировщика, м 0,5 ÷ 2,3
Подъем/опускание отвала-планировщика относительно дорожного полотна 0,3/0,3
Производительность, т/ч 600
Наименьший габаритный радиус поворота трактора со смонтированными оборудованием (в транспортном положении)*, м 7,3
Управление оборудованием Гидравлическое
